取扱説明書 ゴム製可とう伸縮継手
←PDFはこちら
 |
| このたびは当社ゴム製可とう伸縮継手（以下製品）をご購入いただきまして、誠にありがとうございます。お求めの製品を正しく安全にご利用いただくため、ご使用前に、必ずこの取扱説明書をお読みいただきますようお願いいたします。 当説明書は下記製品の共通取扱説明書です。ご購入の製品をご確認ください。 □LSコネクタ □LSコネクタGタイプ □LCコネクタ □LVコネクタ □LBコネクタ □耐震ジョイント □セキュレックス □セキュレックス２ □セキュレックス（日本水協会認証登録品G-320） □セキュレックス２（日本水協会認証登録品G-320） この取扱説明書は工事完了後、保守点検管理ご担当者に必ずお渡しください。 なお、当社製品に関するお取扱い上のご質問・ご相談などがございましたら、最寄りの事業所までお問合わせください。 ◇当取扱説明書は、予告なく内容を変更することがありますので、あらかじめご了承ください。 株式会社 TOZEN |
 |
| 製品は下記の用途には使用できませんのでご注意ください。 これらの事項が守られず、製品に異常を来たし事故などが発生した場合、その責を負いかねますので、あらかじめご了承ください。 1）油用には使用禁止 製品は油用にはご使用になれません。 2）給湯ラインには使用禁止 製品は給湯ラインにはご使用になれません。当社フッ素樹脂製フレキシブル継手をご使用ください。 3）プール水用には使用禁止 製品はプール水循環ポンプ廻りにはご使用になれません。当社フッ素樹脂製フレキシブル継手をご使用ください。 その他のプール水や温泉水ラインについては、ご相談ください。 |
 |
| 1）ご使用前に製品の損傷の有無をご確認ください。 特にパッキン面、ゴム本体内外面などに損傷がある場合は使用しないでください。 2）使用範囲について 現場の最高使用圧力・最高使用温度が各製品の使用範囲内であることを確認の上ご使用ください。 使用範囲外での使用は製品の寿命を著しく短くし流体の漏れなど不具合の原因となります。 3）複合変位量の補正について 各製品の許容変位量は単独変位の最大値を示します。従って変位が複合する場合は次の式で補正してください。 補正伸び量＝許容伸び量× ｛ 1－（ 偏心/許容偏心 ＋ 偏角/許容偏角 ）｝ （例）LSコネクタ300Aで200mm偏心用で偏心150mm必要な場合の補正許容伸び量 補正伸び量＝40× ｛ 1－（ 150/200 ＋ 0) ｝ ＝ 10mm （偏角/許容偏角＝0 として計算してください） ※200mm偏心用200mm偏心させた場合の許容伸び量は０です。 製品を200mm偏心させ、さらに許容伸びが必要な場合は300mm偏心用をご採用ください。 4）製品は、締切運転などの誤動作によって破損する恐れがありますので運転時には必ずバルブの開閉をご確認ください。 5）液体を急激に流すようなバルブ操作はしないように充分ご注意ください。 6）製品は管内流速 3 ｍ / ｓ以下でのご使用をお薦めします。 7）油脂・有機溶剤（シンナー・トルエンなど）・酸・アルカリなどが付着しないように注意してください。 万一、付着した場合は速やかに拭取ってください。 8）製品を斜めに取付ける場合は検討を要しますので別途お問合せください。 9）建物のエキスパンションジョイント部などで製品をL字2本組みにて使用する場合は、試運転・運転中の圧力によって生じる反力を抑えるため、コントロールユニットを必ず装着してください。 10）製品の使用範囲・許容変位置などについては当社カタログをご参照ください。 |
 |
1）運搬中・保管中、製品に損傷を与えないよう充分にご注意ください。また、損傷などがある場合は使用しないでください。 2）長期間保管する場合、冷暗所に保管し直射日光を避けてください。 3）温度 40℃以上および過度の湿度、水分のある場所に長時間放置しないでください。 4）製品に火気が当たらぬよう充分にご注意ください。 5）製品に荷重をかけないようご注意ください。 |

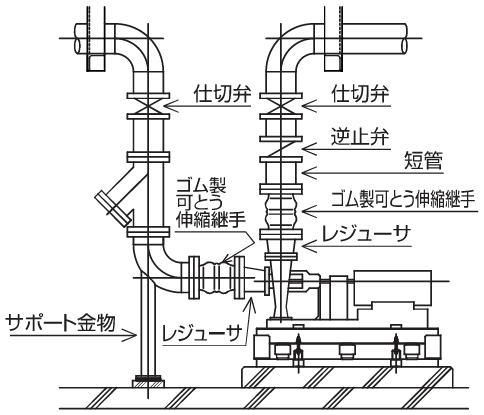

 1）変位した時、製品に周囲の構造物や機器(特に鋭利な角)が触れないようお取付けください。 2）製品を配管に接続する際は、無用な外力(圧縮・引張り・ねじりなど)が加わらないよう、寸法および心出しを正確に行ってください。 3）取付け後、その付近で溶接・溶断を行う場合は、製品に火花が掛からないよう保護用カバーなどを被せてください。また溶接・溶断の熱が伝わる恐れのある場合には、製品をはずすなどの処置をしてください。 4）屋外配管による外ゴムの変色について品質、性能上に問題はありませんが、防止を考慮される場合はラギング等取付けをお薦めします。 5）製品の振動緩和の目的でポンプ廻りに使用する場合は下図を参照の上、取付けてください。特に製品の上流側(手前)に逆止め弁を取付けると、常に水頭圧力による疲労の蓄積とポンプの起動・停止による水撃などが不具合発生を引起こす危険性があります。また、仕切弁(バタフライバルブ)に直接製品を配管すると、パッキン面が破損する恐れがありますので、短管を介して施工することをお薦めします。 6）フランジはルーズとなっておりますので取付ボルト穴がズレている場合、製品本体を取り付ける前にボルト穴の芯合わせをお願いします。  |
 |

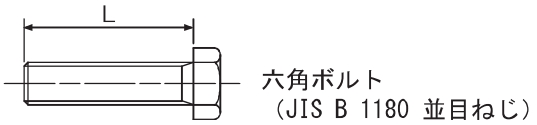

|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| フランジ接続の場合1）ゴム製可とう伸縮継手は、相手側フランジの形状によってゴム本体のパッキンシール面が損傷する恐れがあります。 下表を参考にフランジの形状をご確認ください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
| 1）運搬時のつり上げ、つり降ろしの時は、必ず布製つり具(ナイロンスリング)を使用してください。またフランジを利用して吊り上げ、つり降ろしをする場合、片吊りを避け、均等に吊ってください。 2）本体はゴム製なので手かぎ・鉄パイプ・フォークリフトの爪で移動させないでください。 3）製品には大きな衝撃を加えないでください。また、砂利・凹凸部の上などを含め、転がさないでください。 |
 |
| 1）埋戻し時、良質の土・砂を利用し、がれき・砕石・木片など混じったものは使用しないでください。 2）管頂面迄は、埋戻しの土・砂を約30cm毎に締固めながら埋戻しを行ってください。埋戻し地盤まで一挙に埋戻しするような施工は避けてください。 3）締固めが不十分ですと、早期に許容を越える変位が製品に負荷することになります。締固めが不足気味にならざるを得ないことが想定される場合は、その施工が沈下も含めて設計変位量を計算してください。 4）締固め時製品に損傷を与えないようにしてください。 |
 1）点検の種別と実施時期 a.竣工時点検—-竣工時————-使用条件が守られ正しく施工されているかを確認してください。 b.通常点検——年2回以上———異常の早期発見と事故の防止を図るために、製品やその使用状況および設置状況を確認してください。 c.定期点検——竣工後5年毎——-通常点検に比べ、より詳細に異常の有無を確認してください。 d.臨時点検——災害直後———–大きな地震や火災および浸水などの災害を受けた直後、速やかに製品への影響の有無を確認してください。必要に応じサンプリングを実施してください。 |
|
2）点検項目
|
